Bewässerungssteuerung mit HomeKit

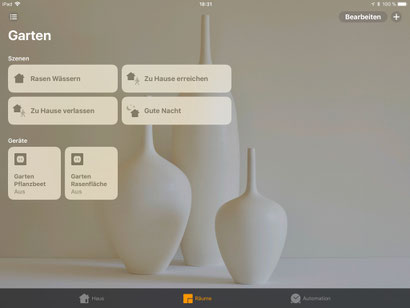

Die Bewässerungssteuerung kann bei vorhanden Bewässerungsanlagen sehr Unterschiedlich sein, jedoch Steuern die meisten Bewässerungsanlagen elektromagnetische Ventile an. In der Regel sind 24 Volt Ventile verbaut. In unserer Lösung steuern wir die Entsprechenden Ventile an und können späterauf diese in der "Home" App separat zugreifen. Die Ventile lassen sich somit entsprechend Szenen und Automationen einbinden.
Über die HomeKit-fähigen Sensoren können die Wetterbedingungen für die Steuerung berücksichtigt werden.
Ich stelle Ihnen hier zwei Lösungsansätze vor, es wird mit der Zeit sicherlich einfacher seine Ideen umzusetzen. Beachten Sie bitte das bei Arbeiten mit Strom die Sicherheitsregeln beachtet werden.
Variante 1 - Steuerung über HomeKit fähige Zwischenstecker

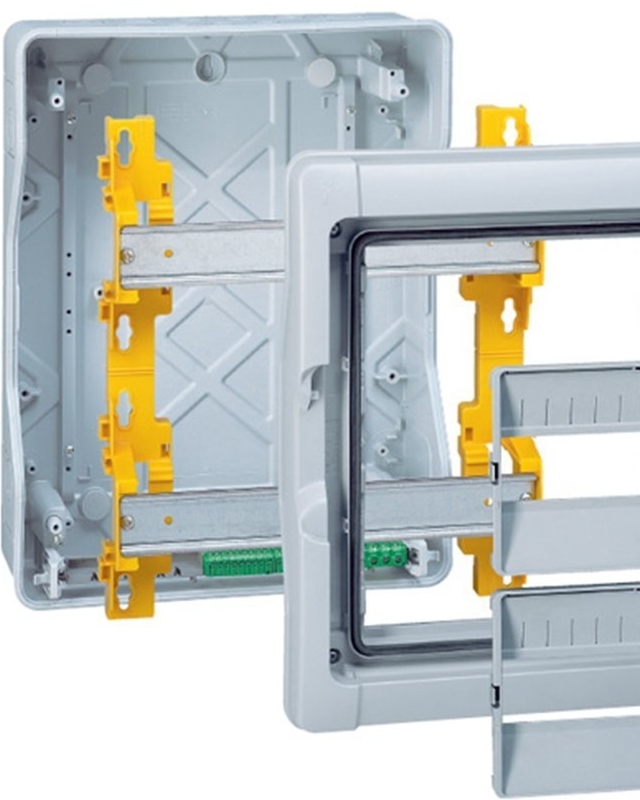

Verteilerschrank

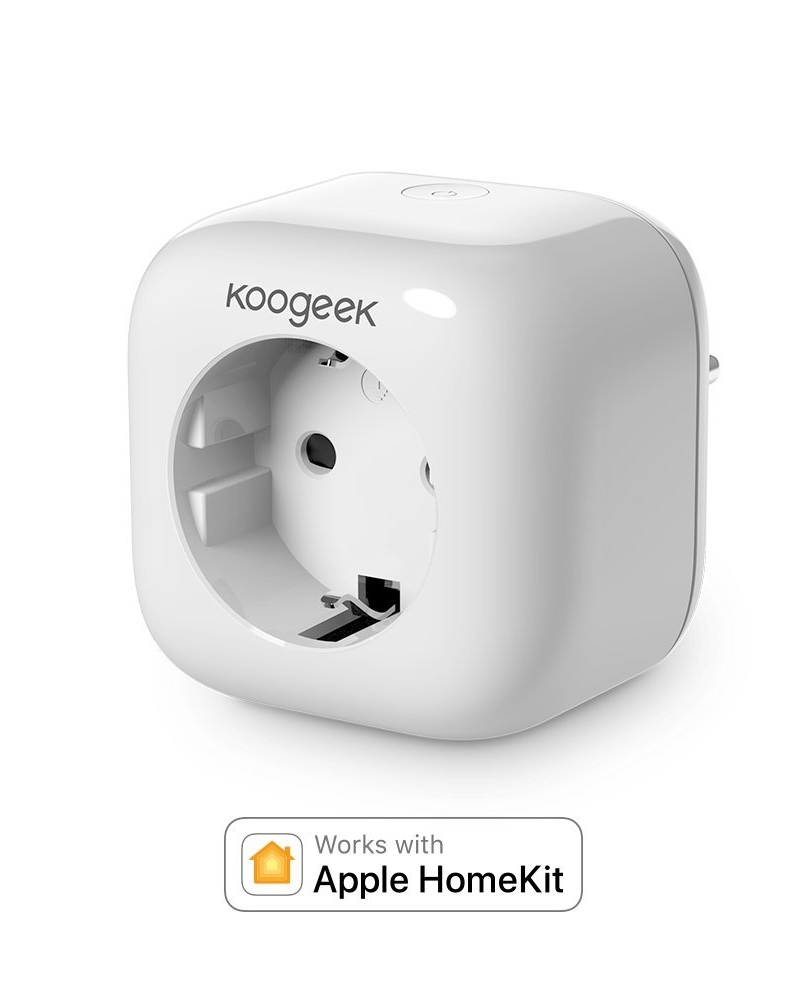

Zunähst benötigen wir erstmal einen Platz wo wir die Steuerung unterbringen können. Hierbei ist darauf zu achten das genug Platz für eine Schukosteckdose, einen HomeKit-fähigen Zwischenstecker und eine Anschlussleitung besteht.
Ich habe gute Erfahrungen mit den hier dargestellten Verteilerschrank gemacht, dieser ist unten verlinkt.
Hier ist genug Platz um die Schukosteckdose (Hutschienen Montage) und den Zwischenstecker zu platzieren.

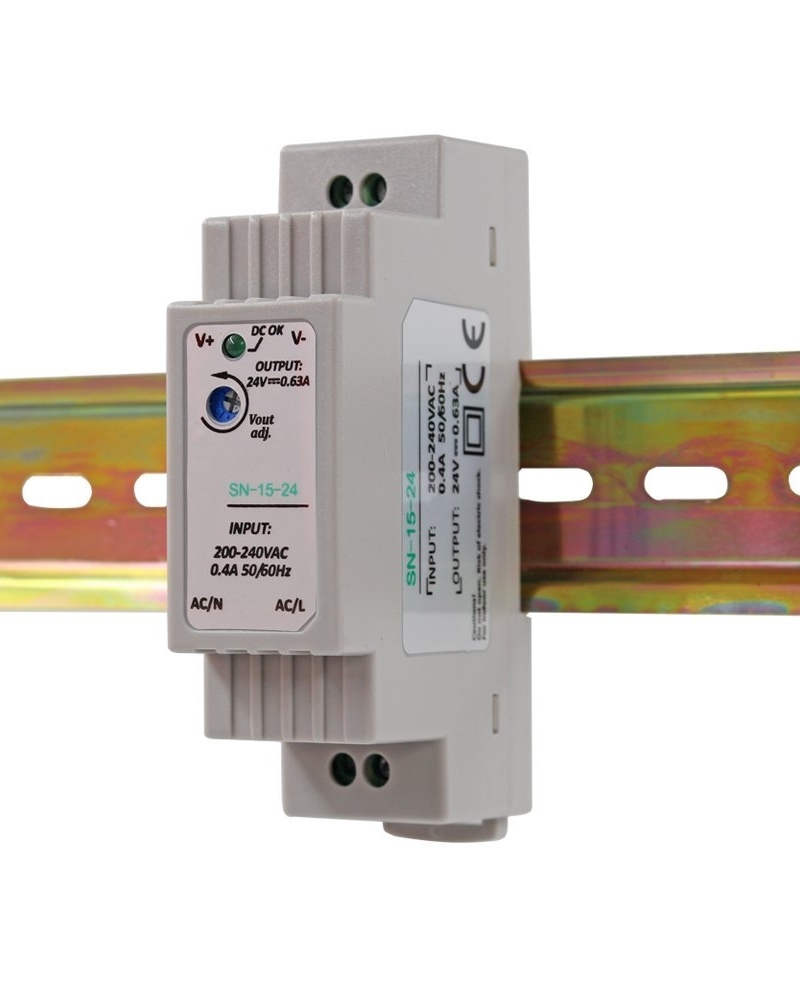

24 Volt Trafo
Um die Magnetventile ansteuern zu können benötigen wir einen 24 Volt Trafo.
Sie haben die Möglichkeit für jedes einzelne Ventil einen Trafo zu nehmen oder Sie verwenden eine Relaischaltung.
Bei der Relaischaltung benötigen Sie nur einen 24 Volt Trafo, dafür benötigen Sie aber zusätzlich für jedes Ventil ein Schaltrelai welches Potentialfrei arbeitet. Hier kann das selbe wie bei der Garagentorsteuerung verwendet werden.
Zusammenbau
- Montieren Sie den Sicherungsautomat B16 auf der oberen Hutschiene im Verteilerkasten.
- Neben dem Sicherungsautomat können Sie die 24 Volt Trafos anbringen.
- Montieren Sie die Schukostechdosen auf die untere Hutschiene im Verteilerschrank, achten Sie darauf die die Hutschiene in die zweite ebene (hinten) Eingesetzt ist.
- Nun können Sie mit der Verkabelung beginnen, Sie benötigen eine Anschlussleitung für die Stromzufuhr im Verteilerkasten und je Trafo/ Ventil eine weitere.
- Schließen Sie das Zuleitungskabel/ Anschlussleitung entsprechend den Herstellervorgaben mit der Phase (Braun) an den Schicherungsautomaten an, die Schutzleiter (Gelb-Grün) an die Verteilerschiene (Gelb) und den Nullleiter (Blau) an die Verteilerschiene (Blau) an.
- Nun klemmen Sie die Schukosteckdosen gemäß den Herstellervorgaben an, die Phase abgehend vom Sicherungsautomaten zu jeder Steckdose, den Schutzleiter von der Verteilerschiene bis zu jeder Steckdose und den Nulleiter ebenfalls von der Verteilerschiene bis zur Steckdose an. Jede Steckdose hat nun Dauerstrom.
- Nun folgt das anklemen der Trafos, an jedem Trafo kommt eine Anschlussleitung dies müssen Sie gemäß den Hersteller entsprechenden ankleben. Am Ausgang des Trafos (24 Volt) Schließen Sie Ihre Magnetventile an.
- Nun müssen nur noch die Zwischenstecker in die Schukosteckdosen gesteckt werden und jeweils ein Trafo mittels der Anschlussleitung in den Zwischenstecker.
- Geräte Konfigurieren und los geht.
Zum besseren Verständnis folgt hierzu noch ein Video.
Variante 2 - Steuerung mit HomeKit-fähigen Schaltern
Als zweite Variante könnten Sie auch anstatt der Zwischenstecker die neuen HomeKit-fähigen Lichtschalter von Koogeek verwenden.
Diese Lösung hat gleich zwei Vorteile:
- Sie sparen Kosten gegenüber den Zwischensteckern, da hier gleich zwei Trafos angesteuert werden können.
- Sie haben noch mehr Bedienmöglichkeiten durch die manuelle Steuerung.
Die Grundlegen Vorgehensweise ist wie bei der Variante 1, durch den Schalter werden die einzelnen Trafos und somit die Ventile angesteuert. Sie benötigen hierzu lediglich ein Verteilerkasten wo Sie sich die Lichtschalter einbauen können.
Eine Ausführliche Anleitung mit Bildern folgt.
Koogeek Wifi Smart 2-fach
Anschlussleitung
Elektromechanische Schaltrelais
Die hier gemachten Angaben wurden nach bestem wissen und gewissen erstellt. Jegliche Schadensersatzansprüche die auf Anwendung dieser Anleitung beruhen, müssen abgelehnt werden.
