HomeKit-Steuerung Garagentor

Hier an dem Beispiel Teckentrup Car Teck 12.1


 Achtung bei Arbeiten mit Strom!



1. Sicherheitsregel: Freischalten

2. Sicherheitsregel: Gegen Wiedereinschalten sichern

3. Sicherheitsregel: Spannungsfreiheit feststellen

4. Sicherheitsregel: Erden und kurzschließen

5. Sicherheitsregel: Benachbarte, unter Spannung stehende Teile abdecken oder abschranken



Anschlüsse am Torantrieb prüfen

Überprüfen Sie, ob Ihr Garagentorantrieb über die Anschlussmöglichkeit eines Tasters verfügt. In unserem Beispiel ist es der Anschluss 1+2 für die Start/Stop Funktion. Achten Sie darauf, dass diese als potentialfrei (spannungsfrei) gekennzeichnet ist.

Diese Informationen entnehmen Sie bitte der Einbauanleitung des Herstellers.

Sicherungskasten

Zur Montage des Schaltrelais benötigen wir einen kleinen Sicherungskasten (einreihig). Wenn Sie bereits einen Sicherungskasten in der Garage haben und dort noch ein Steckplatz frei ist, können Sie das Relais auch dort einbauen.



Achtung bei Arbeiten mit Strom!



Sollten Sie sich die Arbeiten nicht zutrauen, holen Sie sich einen Fachmann!



Schaltrelai montieren

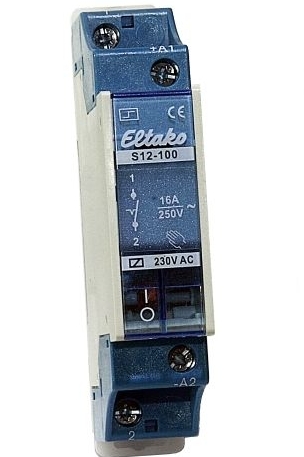

Nachdem Sie den Sicherungskasten montiert haben, setzen Sie das Schaltrelais gemäß den Herstellervorgaben ein.

Diese Informationen entnehmen Sie bitte der Einbauanleitung des Herstellers.


Anschlussleitung anschließen



Die Steuerung (Schaltspannung des Relais 240 Volt) soll durch einen HomeKit-fähigen Zwischenstecker erfolgen.

Hierzu nehmen wir eine 2- adrige Anschlussleitung, führen das abisolierte Ende in den Sicherungskasten ein und schließen die braune Ader an +A1 und die blaue Ader an - A2 am Schaltrelais an.



Einbauanleitung des Herstellers beachten!

Anschluss am Torantrieb

Nun nehmen wir uns ein 2- adriges Kabel und verlegen dies vom Sicherungskasten (Schaltrelais) bis zum Garagentorantrieb. Die beiden Enden am Torantrieb schließen Sie an die Kontakte für den Start/Stop Taster - in unserem Fall Kontakt 1 und 2.

Die beiden anderen Enden am Schaltrelais schließen Sie am Kontakt 1 + 2 an.



Einbauanleitung des Herstellers beachten!

Inbetriebnahme

Stecken Sie den HomeKit- fähigen Zwischenstecker in eine Steckdose. Jetzt stecken Sie die Anschlussleitung, die am Schaltrelais montiert wurde, in den Zwischenstecker ein.

Wenn Sie jetzt den Zwischenstecker in der Home App einschalten, sollte sich das Garagentor öffen (oder schließen - je nach aktuellem Zustand des Tores).




HomeKit Kontaktsensor installieren



Schließen Sie nun das Garagentor von innen und platzieren einen HomeKit- fähigen Kontaktsensor so, dass dieser den geschlossenen Zustand des Tores erkennt.



Einbauanleitung des Herstellers beachten!


Steuerung in der Home App einrichten

Sofern noch nicht geschehen, fügen Sie die beiden Geräte (Zwischenstecker und Kontaktsensor) in der Home App hinzu (s. HomeKit Geräte hinzufügen). Nun nehmen wir die Einstellungen in der Home App vor.

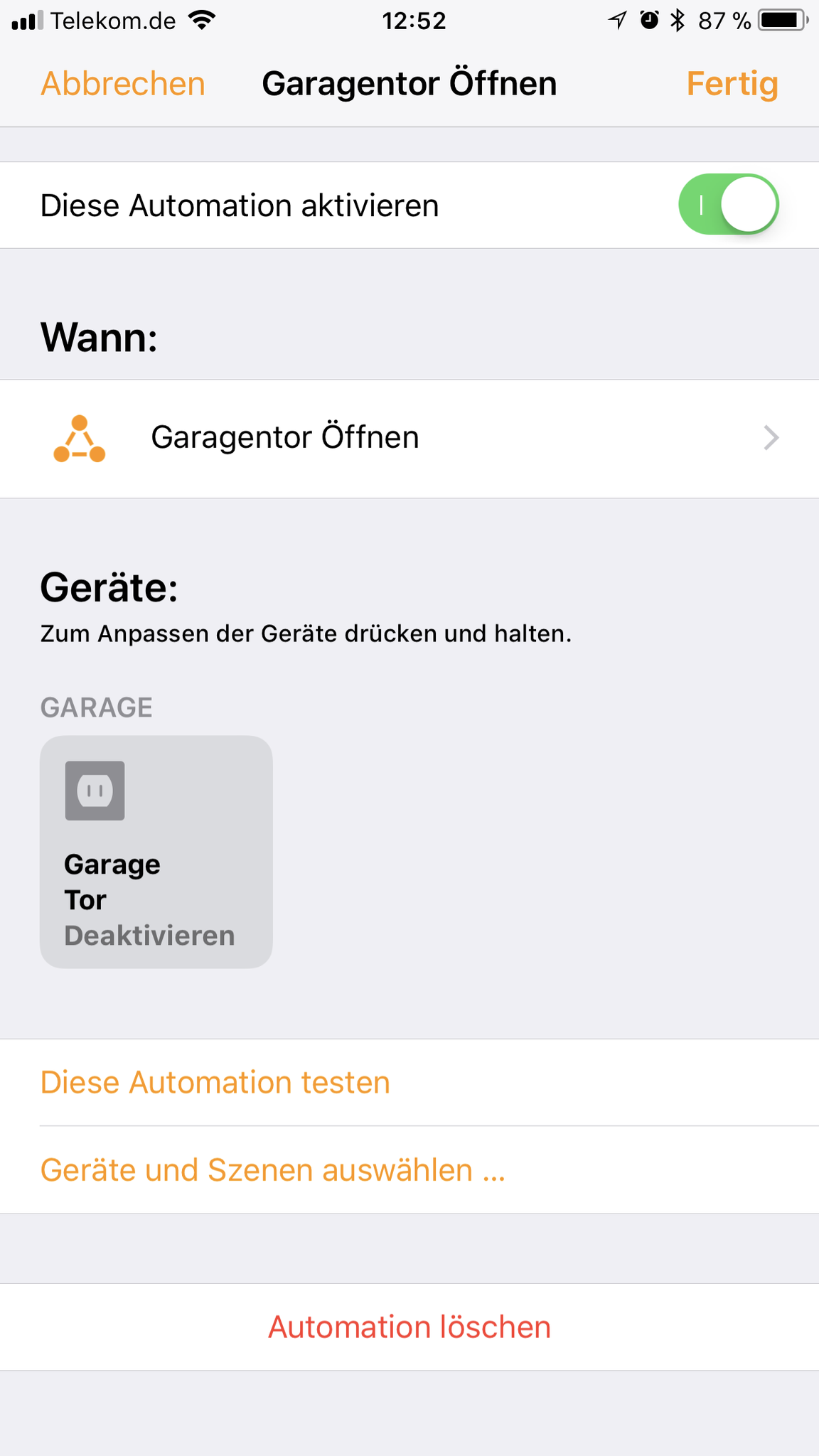

Abschalten wenn "Tor öffnen"

Damit sich der Zwischenstecker nach der Steuerung (Auf/Zu) wieder automatisch abschaltet, müssen wir hierzu zwei Automationen anlegen.



Zur Anleitung - "Anlegen von Automationen"

"Hey Siri... Tor Zu"

Damit wir das Garagentor sinnvoll mit Siri per Sprachbefehl steuern können, müssen wir hierzu zwei Szenen anlegen.





Zur Anleitung - "Anlegen von Szenen"

Öffnen bei Ankunft...

Wenn sich Ihr Garagentor automatisch bei Ihrer Ankunft öffnen soll oder beim Verlassen schließen, brauchen Sie nur noch zwei Automationen für die ortsabhängige Steuerung erstellen.

Zur Anleitung - "Ortsabhängige Steuerung"


Ein Video hierzu Folgt!


Die hier gemachten Angaben wurden nach bestem wissen und gewissen erstellt. Jegliche Schadensersatzansprüche die auf Anwendung dieser Anleitung beruhen, müssen abgelehnt werden.
